1 TC-3068逆功率监控装置的分类及适用范围

根据不同的测控对象，TC-3068  逆功率监控装置适用于通过逆变器控制模块来控制可变输出的逆变器清洁能源并网发电系统。一般控制逆变器可变输出分为四时限降逆变器输出（或切除四组逆变器），四时限升逆变器输出（或恢复四组逆变器合闸）。

TC-3000系列的装置型号分类及适用范围如下：

0：变电站通讯管理单元

1：线路保护装置

2：变压器差动保护装置

3：变压器后备（或厂用变等）保护装置

4：电容器保护装置

5：电动机保护装置

6：逆功率、谐波装置

7：备用电源自投装置

8：公用测控装置（包括逆功率、谐波）

9：PT并列监测装置

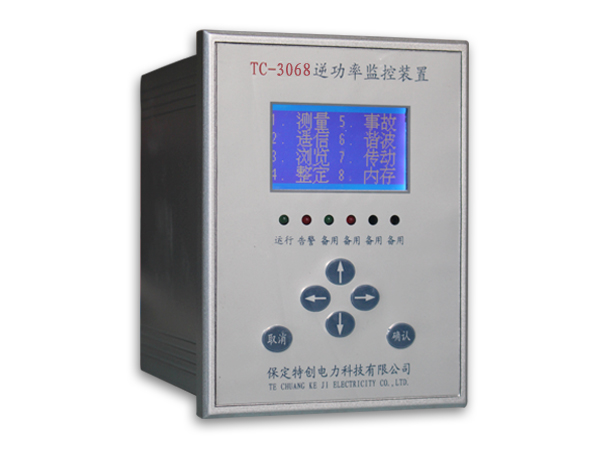

2  TC-3068逆功率监控装置主要特点

2.1 TC-3068装置可集中组屏也可就地分散安装在高压开关柜上，各间隔功能独立，各装置之间仅通过网络联结，信息共享，这样整个系统不仅灵活性很强，而且其可靠性也得到了很大提高，任一装置故障仅影响一个局部元件。

2.2  装置采用了高性能处理器和高分辨率的A/D转换器，每周波32点采样，结合专属的测量CT，确保了遥测量的高精度。

2.3  保护功能完全不依赖通讯网，网络瘫痪与否不影响保护正常运行。

2.4  装置采用全密封设计，加上精心设计的抗干扰组件，使抗振能力，抗电磁干扰能力有很大提高。

2.5  设计有软硬件双看门狗功能，使整个系统同时具有较高的测量精度和抗干扰能力。

2.6  友好的人机界面，装置采用全汉化大屏幕液晶显示，跳闸报告，告警报告，遥信，遥测，定值整定等都在液晶上有明确的汉字标识，便于用户使用和掌握。

2.7  通讯方式采用CAN口即控制器区域网接口（或485口），其特点为：结构简单，只有两根线与外部相连；传输速度高可达1Mbps；传输距离远可达10KM；采用CRC检验并可提供相应的错误处理能力；采用非破坏性总线仲裁技术，使站内通讯具有很高的效率和抗干扰能力。
