TC-3087系列防孤岛保护装置系列选型

清洁电源并网供电系统，与其公众电网配电系统（由一台 10kV/0.4 kV 配电变压器或一台 35kV/10 kV 110kV/35 kV变压器供电）一起并网供电。由于并网系统地外部原因或自然原因,很有可能造成本地电源系统孤岛运行,这对于现场的发电设备和系统电网危害都很大,一般逆变器和风电发电系统都自带防孤岛的功能,但是为了可靠,外部并网点也可安装防孤岛的保护装置,在发生孤岛现象时,作为后备保护可以快速切出分布式孤岛电源,由此本装置可以完全满足此功能。

本装置的任务是对电力降压变压器的低压侧进行实时监测；对清洁电源进行的控制。采用专门为其设计的微机装置和控制电路，这样可以孤岛保护动作快速性和控制的准确性。

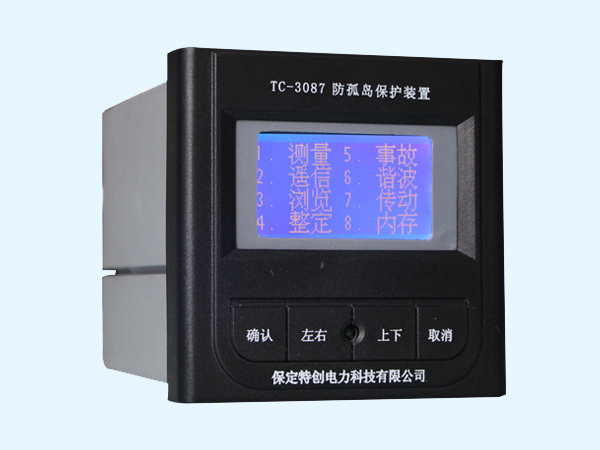

TC-3087(2U)防孤岛保护装置

 一、主要功能简介及适应范围

TC-3087(2U)防孤岛保护装置适用于小容量低压400V的10KW-50KW光伏并网回路的防孤岛装置。控制接触器实现自动分合闸，此装置除设置有孤岛跳闸和孤岛恢复远方合闸功能外，在系统运行中，该装置不断监视母线电压，具有对电压报警功能，设置如下：

(1)防孤岛保护判别.(可选择投退)

(2)过电压跳闸 (可选择投退)

(3)低电压跳闸 (可选择投退)

(4)有压自动合闸(可选择投退)

(5)过频率跳闸(可选择投退)

(6)低频率跳闸(可选择投退)

(7)测量和控制功能：U、F

(8)可选择的自动恢复合闸功能.

TC-3087（3U）防孤岛保护装置

TC-3087（3U）防孤岛保护装置适用于大容量低压400V的50KW-1000KW光伏并网回路的防孤岛装置。控制并网断路器实现自动分合闸，此装置除设置有孤岛跳闸和孤岛恢复远方合闸功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：

(1)防孤岛保护判别.(可选择投退)

(2)过电压跳闸 (可选择投退)

(3)低电压跳闸 (可选择投退)

(4)有压自动合闸(可选择投退)

(5)过频率跳闸(可选择投退)

(6)低频率跳闸(可选择投退)

(7)瞬时逆功率判别跳闸(可选择投退)

(8)外部联动跳闸

(9)频率变化率闭锁

(10)测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）

(11)可选择的自动恢复合闸功能.

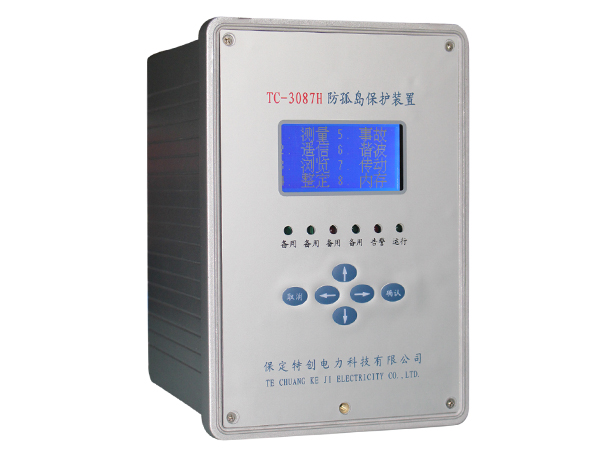

TC-3087H防孤岛保护装置

TC-3087H防孤岛保护装置适用于高压10KV-110KV 光伏并网回路的防孤岛装置，此装置除设置有孤岛跳闸和孤岛恢复远方合闸功能外，在系统运行中，该装置不断监视母线电压和测量电流，具有对异常电流和电压报警功能，设置如下：

(1)防孤岛保护判别.(可选择投退)

(2)过电压跳闸 (可选择投退)

(3)低电压跳闸 (可选择投退)

(4)有压自动合闸(可选择投退)

(5)过频率跳闸(可选择投退)

(6)低频率跳闸(可选择投退)

(7)瞬时逆功率判别跳闸(可选择投退)

(8)低压穿越保护功能

(9)外部联动跳闸

(10)频率变化率闭锁

(11)测量和控制功能：U、I、P、Q，cosΦ，F（需要有测量电流和电压输入）

(12)可选择的自动恢复合闸功能.
